隨著中國經濟的快速發展，工業水平不斷提高，但各類安全事故問題依然是生產工人以及高科技產品的重要威脅，不斷提醒我們職業安全防護的重要性，靜電，就是嚴重威脅各行業的主要“殺手”之一，靜電防范意識也越來越受到重視。所以催生了大批的防靜電產品企業的生長，根據生產需要的防靜電要求，防靜電產品的樣式也很多種，從人身防靜電產品、生產環境的防靜電產品，再到產品的包裝、運輸所用的無一不是防靜電產品，如此看了，防靜電產品行業前景非常可觀，因?yàn)椋o電危害的不僅僅是電子行業，就連化工等重要企業也對靜電行業十分重視。
防靜電門禁系統由靜電測試人員識別管理軟件、可編程邏輯控制器、門端控制器、讀卡器、三棍閘、靜電測試儀、紅外探頭和485轉換器等組成 。
1.靜電測試人員識別管理軟件用于添加員工資料、發卡、分配員工的權限、并實時顯示員工靜電測試及通過三棍閘的情況等,查詢相關人員通過通道情況。
2.可編程邏輯控制器
防靜電門禁系統可編程邏輯控制器是整個系統的‘心臟’。它不僅實現了員工身份的自動識別，還完成與靜電測試儀的系統聯動。當卡片合法且靜電測試通過后，可編程邏輯控制器上的繼電器動作，驅動道閘，讓員工通過。可編程邏輯控制器采用32位ARM9芯片和嵌入Linux操作系統開發而成，集成了PLC功能，該控制器具有一個與計算機通訊的485接口和一個TCP/IP網絡接口，可存儲10萬張卡片和10萬條記錄。通過SKDC門端控制器，可實現與所有宇浩讀卡器，包括按鍵讀卡器和指紋讀卡器的通訊。
3.門端控制器
門端控制器是可編程邏輯控制器和讀卡器連接的橋梁，負責將讀卡器讀到的卡號準確無誤地上傳給可編程邏輯控制器。
4.讀卡器
用于讀取非接觸式感應卡的序列號。
5.三棍閘
通道口管理設備，當員工身份合法和靜電測試通過后，道閘開啟，允許員工通過；否則無法通過。
6.靜電測試儀
用于測試員工手和腳靜電值的儀器。
7.紅外探頭
用于探測員工是否通過三棍閘。
8.485轉換器
可編程邏輯控制器可直接通過TCP/IP與計算機連接。當控制器與計算機通過485總線通訊時，需在計算機端增加一個485轉換器，以便將485信號轉換為232信號，再進入計算機串口。
系統網絡圖顯示了可編程邏輯控制器與靜電測試儀、讀卡器、三滾閘和紅外探頭的連接方式。

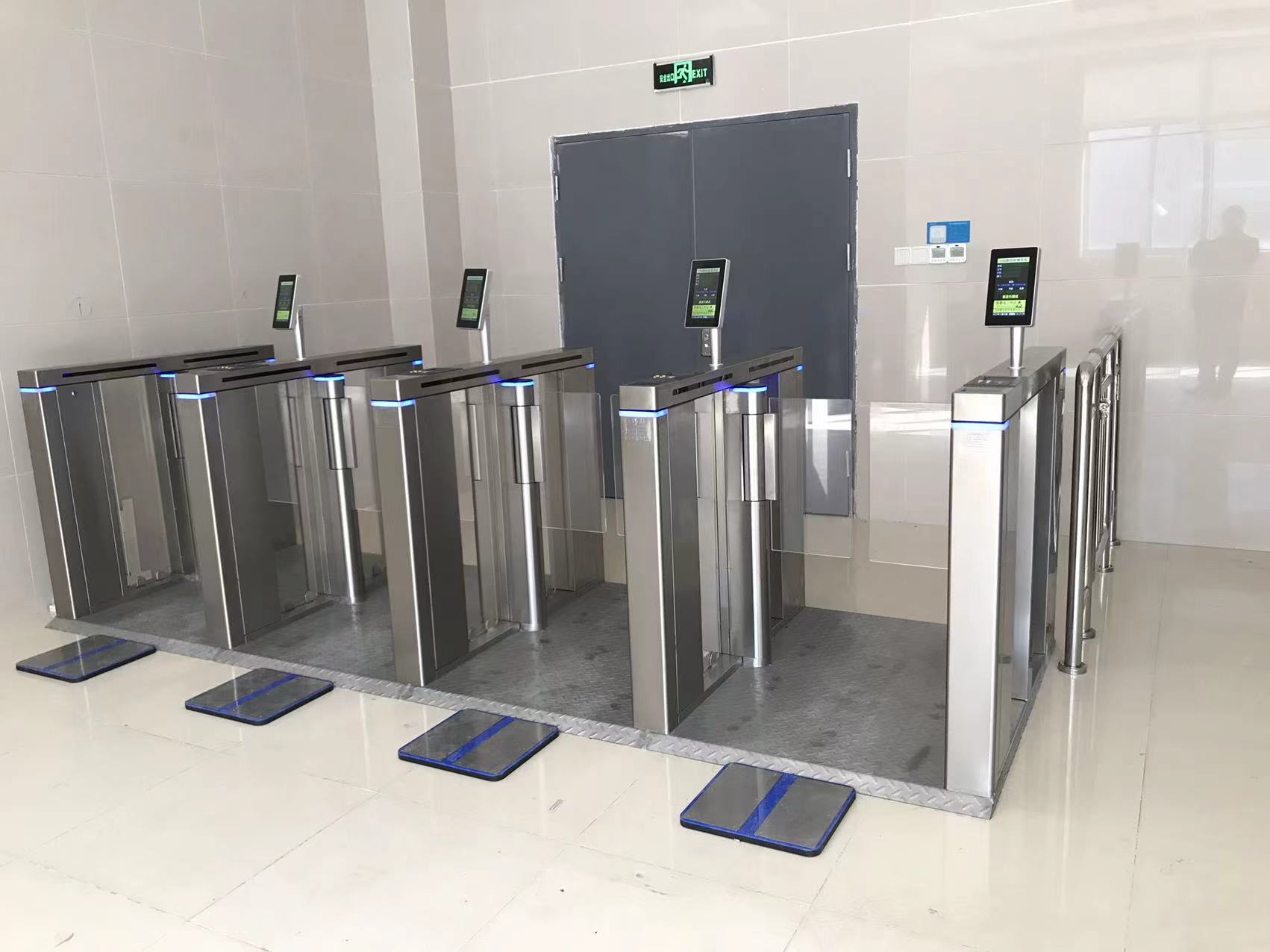

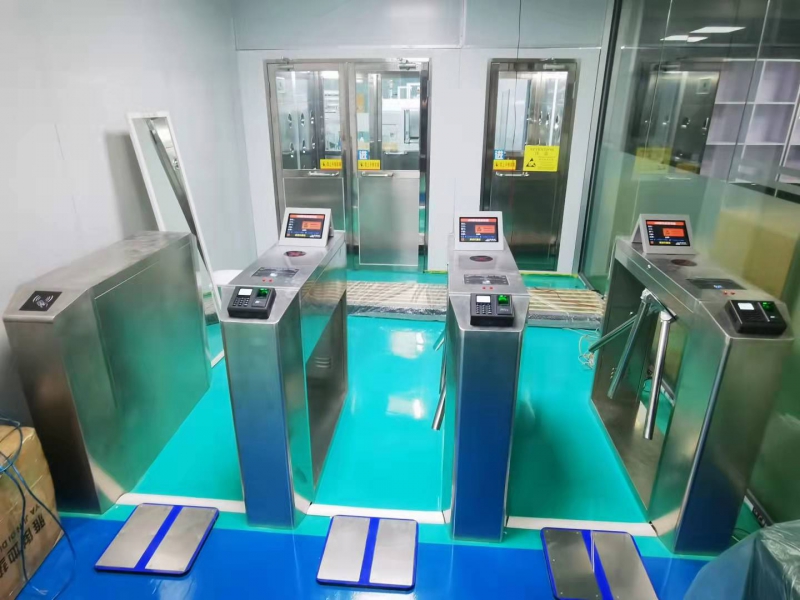

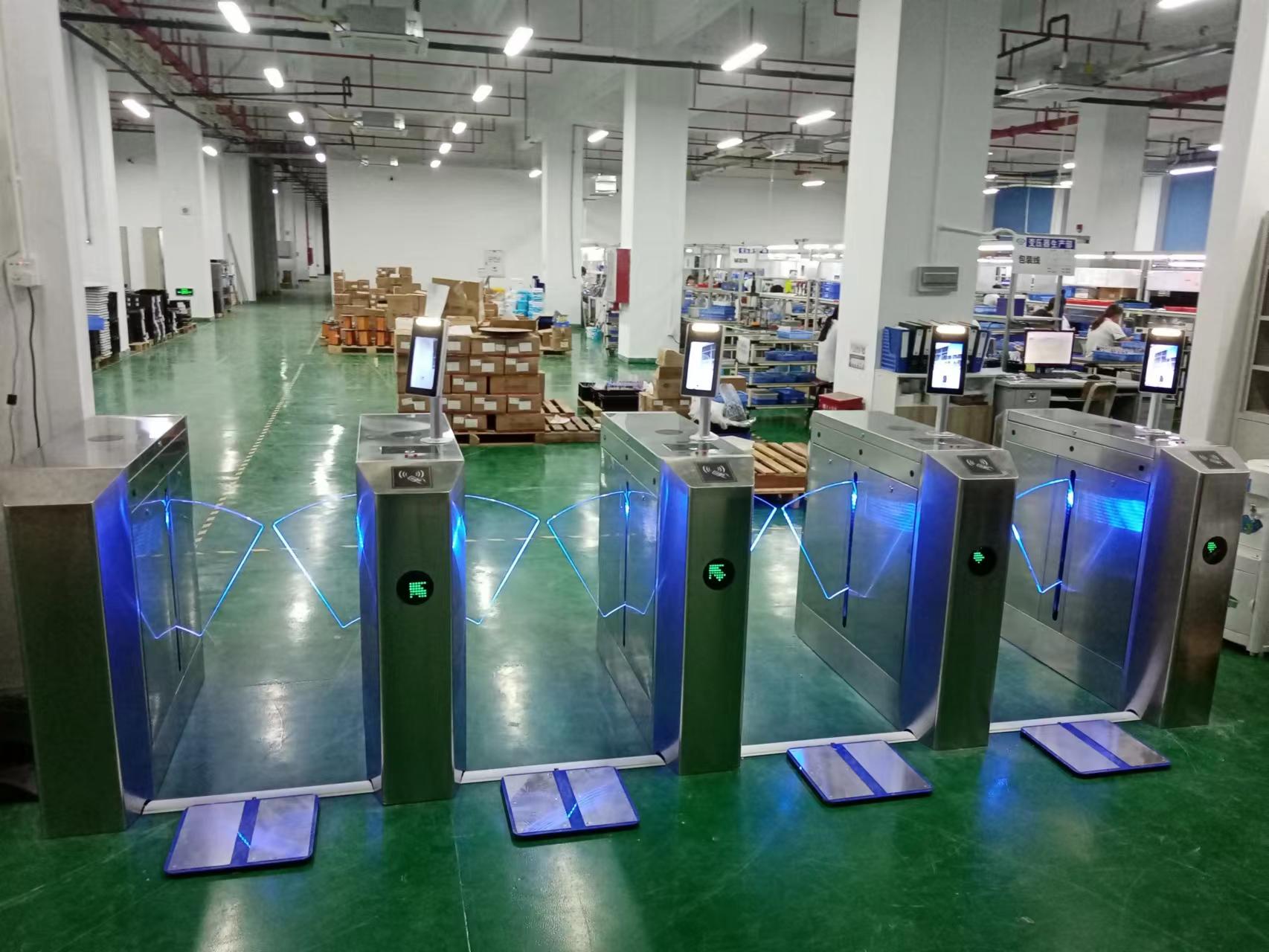

防靜電門禁系統將人體防靜電測試進一步結合門禁的加強管制方式。結合三棍閘、翼閘或電子門鎖等方式，由靜電測試儀測試通過時送出開門信號給電子門鎖或通道，測試通過才放行或開門。由以結合三棍閘通道管制為較普遍，雖然是以門禁方式加強了，但缺點是無法得知ESD測試報表，且測鞋或全測必須手動撥碼方式進行，在管理上較為不方便。
